自动化软件发布工作流(一)

2023-10-18

字数统计: 4.5k字 | 阅读时长≈ 19分

书籍名称：[Python3 自动化软件发布系统-Django2 实战]

软件自动化发布，是建立在手工软件发布很成熟的基础之上的，并且是对公司的软件包结构，服务器操作系统标准化之后形成的。相对于手工部署，自动化软件部署效率更高，操作更标准化，节约人力物力，并且可以记录每一次的发布细节。所以它的技能要求更高，要求系统开发人员不但要懂运维，还要懂开发。

以下是自动化软件发布系统 Manabe 的工作流：

当程序员将代码上传到 GitLab 之后，通过在 Manabe 中新建一个发布单，并编译此发布单，Manabe 就会通过 Jenkins 的 API，远程地从 GitLab 上拉取指定代码，并编译成软件包，上传到 Nginx 软件仓库中。
当需要发布的时候，Manabe 将通过 SaltStack 组件远程执行脚本，命令指定的服务器从 Nginx 仓库拉取指定版本的软件包，并实现每个服务器上的软件包的备份，更新，部署，服务启停等标准操作。

示例项目

在本节，我们设计一个简单的示例代码，后面将会使用这个代码演示自动化软件发布的各个方面

编写示例代码

在本示例中，我们使用 STS(Spring Tool Suite) 来开发这个应用。我们的示例是一个 maven 项目，这里只讲解主要的实现代码。
文件结构如下所示：

javademo
├── config
│   ├── application-prd.properties
│   └── application-test.properties
├── pom.xml
├── src
│   └── main
│       └── java
│           └── com
│               └── example
│                   └── javademo
│                       └── App.java
└── target.rar

Pom.xml 的文件内容如下：

<project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
  xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
  <modelVersion>4.0.0</modelVersion>

  <groupId>com.example</groupId>
  <artifactId>javademo</artifactId>
  <version>0.0.1-SNAPSHOT</version>
  <packaging>jar</packaging>

  <name>javademo</name>
  <url>http://maven.apache.org</url>

  <properties>
    <project.build.sourceEncoding>UTF-8</project.build.sourceEncoding>
  </properties>
    <parent>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-starter-parent</artifactId>
        <version>2.3.5.RELEASE</version>
    </parent>
    <dependencies>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-web</artifactId>
        </dependency>
    </dependencies>

    <build>
      <plugins>
        <plugin>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-maven-plugin</artifactId>
        </plugin>
      </plugins>
     </build>

</project>

代码解释
- 第10行，指明我们生成的软件包为 jar 包；
- 第1822行，指明我们使用的 spring-boot 版本为 2.3.5；
- 第2427行，指明使用了一个依赖 starter:spring-boot-starter-web;
- 第32~34行，spring-boot-maven-plugin 这个编译插件，是为了解决单独运行 jar 时的 MANIFEST 错误问题；

App.java 的内容如下：

package com.example.javademo;

import org.springframework.boot.SpringApplication;
import org.springframework.boot.autoconfigure.EnableAutoConfiguration;
import org.springframework.stereotype.Controller;
import org.springframework.web.bind.annotation.RequestMapping;
import org.springframework.web.bind.annotation.ResponseBody;
import org.springframework.beans.factory.annotation.Value;


@Controller
@EnableAutoConfiguration
public class App {

    @Value("${test.env}")
    private String env;

    @Value("${test.db}")
    private String db;

    @RequestMapping("/hello")
    @ResponseBody
    String home() {
        return "env:" + env + " /hello, db:" + db;
    }

    public static void main(String[] args) throws Exception {
        SpringApplication.run(App.class, args);
    }

}

代码解释：
- 第11行，为了极致精简，我们将 controller 也写到了 main 函数的主文件中；
- 第1519行，使用了 @Value 注解，来读取配置文件中的变量。而配置文件，我们放在项目根目录的 config 目录中，在部署时，需要将 config 文件夹和 jar 软件放在同一个目录下，才能正常读取配置；
- 第2125行，定义了一个 uri:/hello。它会将 env 变量名称和 db 变量名称显示出来；

config 文件夹下包括两个文件，application-test.properties 和 application-prd.properties，文件都是与环境相关的。内容如下：

# application-prd.properties
test.env = 'PRD'
test.db = 'PRD DATABASE'

# application-test.properties
test.env = 'TEST'
test.db = 'TEST DATABASE'

编译项目

在测试项目可以运行后，使用 maven 命令，生成可执行的 jar 包。

1	mvn package -Dmaven.test.skip = true

也可以在 STS 中，右击 pom.xml 文件进行编译。

手工运行

在得到 jar 软件包和配置文件后，可以先进行手工安装测试，将 javademo-0.0.1-SNAPSHOT.jar 软件包和 config 目录转移到一个单独目录下，然后执行如下命令：

1	java -jar javademo-0.0.1-SNAPSHOT.jar --spring.profiles.active=test

如无意外，将会看到如下所示界面：

启动浏览器，访问网址 http://127.0.0.1:8080/hello，可以看到如下所示输出

1	env:'TEST' /hello, db:'TEST DATABASE'

可以看到，由于我们启动时指定了 test 环境，所以显示的是 test 的变量；

使用 GitLab 保存源代码

GitLab 的安装和使用，可以去网上查找相关的资料，此处直接演示如何将上面的代码存入 GitLab 中；

建立用户和项目组

在 GitLab，首先建立一个 Jenkins 用户，新建一个 ZEP-BACKEND 项目组。然后将这个用户放入项目组，用这个用户来打通 GitLab 和 Jenkins 之间的互信，Jenkins 使用这个用户从 GitLab 中拉取代码进行编译。

使用管理员登录 GitLab中，单击用户头像，选择 Settings，进入系统设置，点击顶部的一个扳手图标（Admin Area），进入管理界面;
点击右侧窗口中的 New user，选择创建用户，输入必填项，建立 jenkins 用户，如下：
在 GitLab 的正常使用用，为了安全起见，所有后台管理增加的用户，都是通过邮件发送给对方，让对方通过邮箱中的链接，来更新用户密码；由于我们测试时没有使用邮箱验证，所以直接通过 Create user 按钮中的 users 链接进入用户管理界面，更改 jenkins 用户密码；
建立好用户之后，开始建立项目组。单击页面顶部的加号("+")图标，在下拉菜单中选择 Group;
在建立项目组的界面里，输入 ZEP-BACKEND 项目组信息，在 Visibility Level 中选择 Private，表示这个项目只有项目组里的用户才能浏览或者更新代码，而不是任何人都有权限。然后单击 Create group 按钮保存；
项目组建好后，下面将 jenkins 用户加入到 ZEP-BACKEND 项目组，至此，完成了第一步的操作。jenkins 用户自动拥有了 ZEP-BACKEND项目组下所有项目的权限；
同样按照上面的操作，建立 ZEP-FRONT，ABC-BACKEND，ABC-FRONT 项目，并将 jenkins 用户加入到这些项目组中。

建立项目

接着需要在 ZEP-BACKEND 项目组中新建一个 ZEP-BACKEND-JAVA 项目，这个项目就是在上一节的示例代码。操作如下：

在首页右上角，单击 New Project 按钮，输入相关信息，注意，在 GitLab 服务器地址后，需要选择 ZEP-BACKEND 这个项目组，同样，在 Visibility Level 中，选择 Private 选项，允许项目组成员进入，然后单击 create Project 按钮，就建立了 ZEP-BACKEND-JAVA 项目；
建立好项目后，当我们进入 GitLab 界面，选顶部 Projects –> Your projects 时，能看到自己的项目，表示已经建好此项目；
当进入 ZEP-BACKEND-JAVA 项目右边导航，在 settings 设置下的 member 成员列表总查看用户时，会发现，我们的 Jenkins 已在其名单中了。

除了将用户加入项目组，让用户在整个项目组有权限之外，GitLab 为了灵活管理用户，还在每个项目的 member 管理页面，单独设置了增加用户的功能。值得注意的是，在单个项目下增加用户，其权限仅存在于本项目，而不会扩展到整个项目组。

将本地代码推送到 GitLab 中

获取 ZEP-BACKEND-JAVA 的 GitLab 地址，在本示例中，git 地址为：http://gitlab.59izt.com/zep-backend/zep-backend-java.git
在本地计算机上选定一目录作为 Git 目录，然后输入以下命令将此代码仓库克隆到本地。如果有用户名和密码方面的问题，可以在 Git 地址中引入用户名，如：http://jenkins@gitlab.59izt.com/zep-backend/zep-backend-java.git。输入密码，就可以得到 git 代码的本地备份了。
1
git clone http://jenkins@120.48.5.173:5981/zep-backend/zep-backend-java.git
将上一小节的 javademo 代码拷贝到 zep-backend-java 文件夹，然后新建 README.md 文件，添加项目说明；

执行以下命令，将代码提交到 GitLab

# 添加文件到本地 Git 仓库
git add .

# 应用变更到本地 Git
git commit -m "project init"

# 上传代码到远程仓库
git push

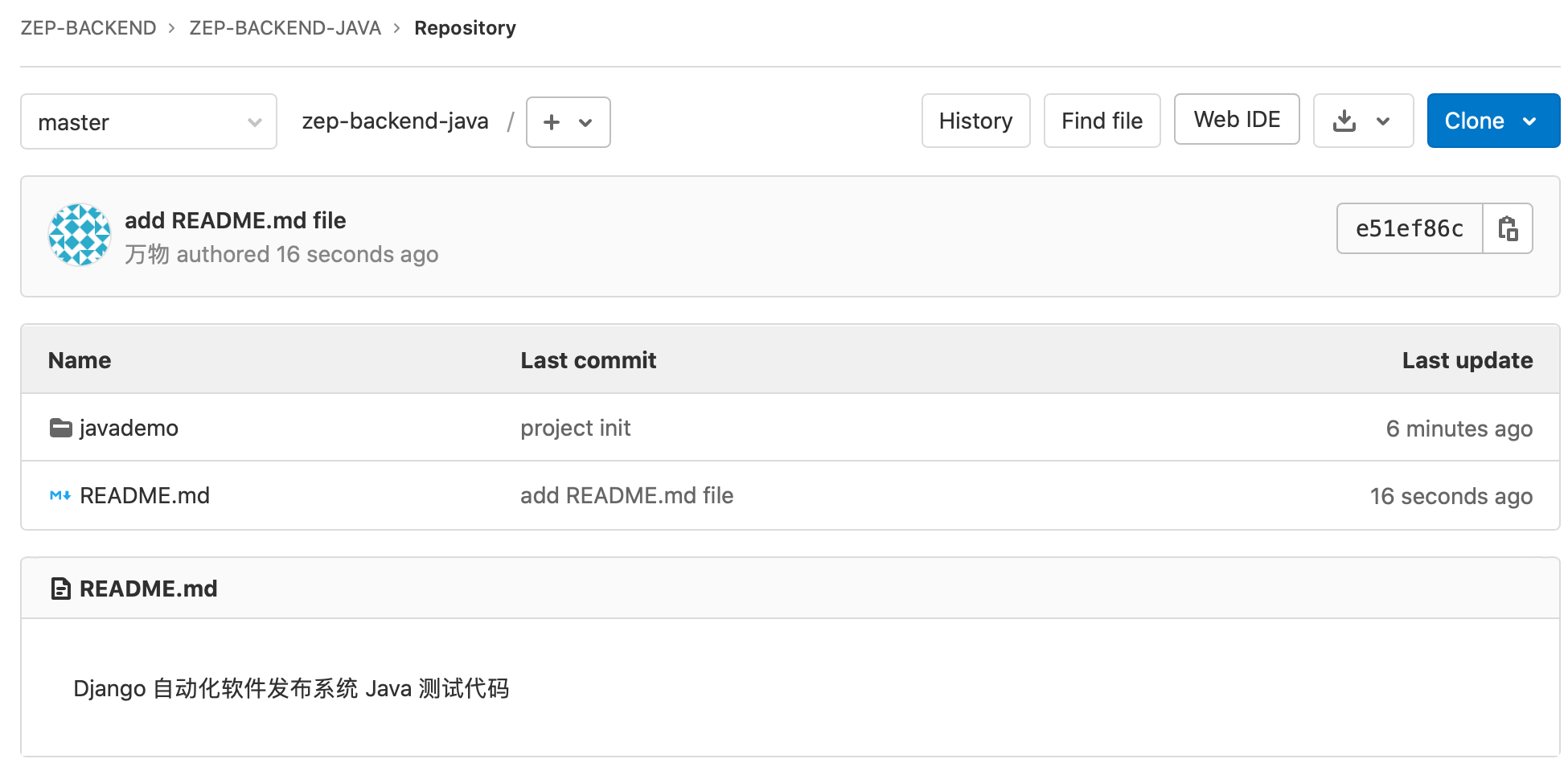

提交成功后，进入 GitLab，就可以验证提交的代码，如下：

使用 Jenkins 编译项目

使用 Docker 版的 Jenkins

因为 Docker 版的 Jenkins 本身没有集成 Maven 软件，所以在制作一些 Java 项目时，Maven 命令就会出错。这里先是在宿主机上安装好 Maven 程序，再将宿主机的 Maven 挂载进容器（-v /usr/local/maven:/usr/local/maven）. Docker 命令如下：

1	docker run -itd -p 8080:8080 -v /jenkins-data:/var/jenkins_home -v /usr/local/maven:/usr/local/maven --name='jenkins' jenkins/jenkins:2.141-alpine

正式使用 Jenkins 的方法

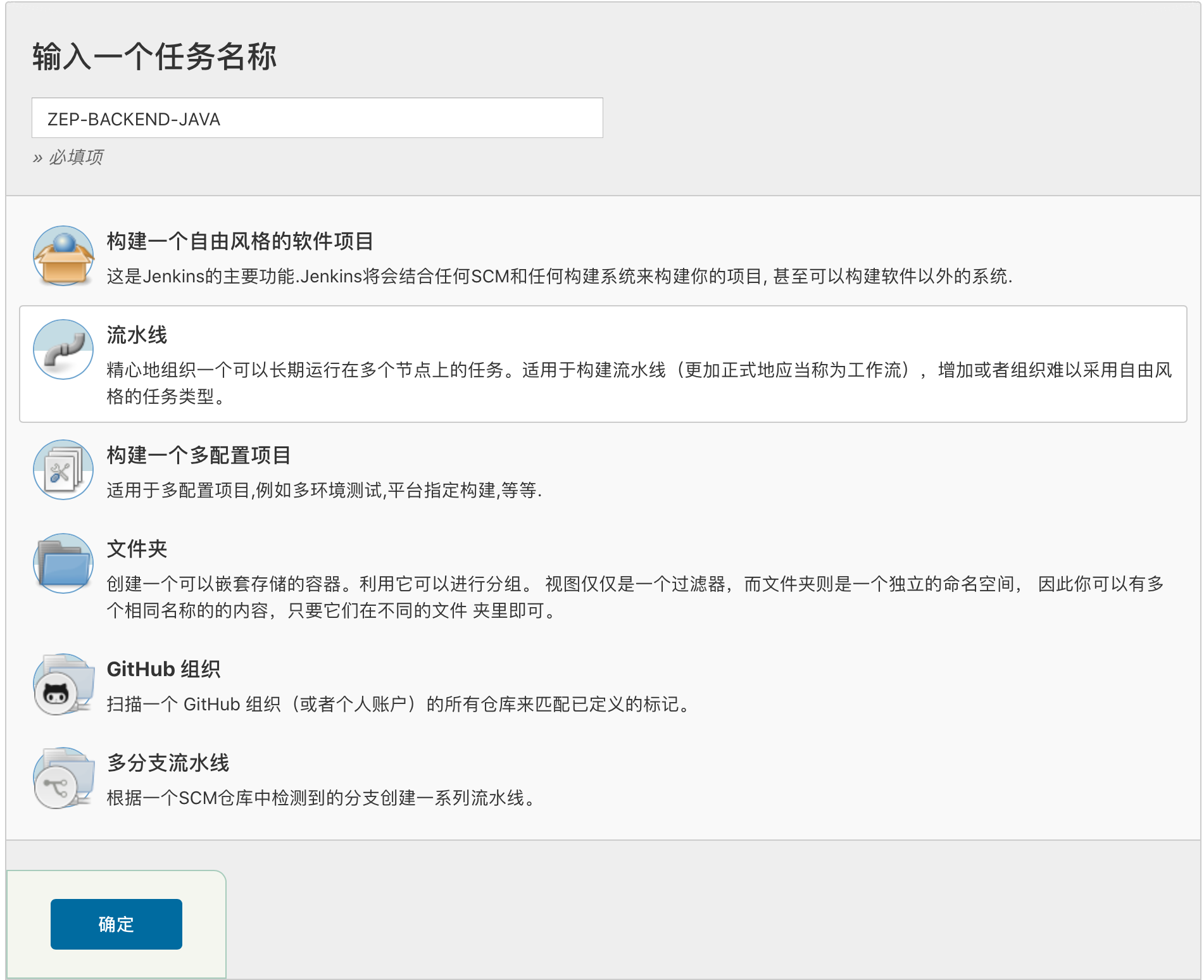

使用管理员登录 Jenkins，建立流水线型任务，名为 ZEP-BACKEND-JAVA，如下：

后期要使用 Manabe 通过 Jenkins API 传过来的参数进行构建，使用的参数如下：

参数	说明	默认值
Git_url	Git 地址	`http://gitlab.59izt.com/ZEP-BACKEND/ZER-BACKEND-JAVA.git`
branch_build	编译版本	master
package_name	软件包名	javademo-1.0.jar
Zip_package_name	压缩包名	javademo-1.0.tar.gz
app_name	应用名称	ZEP-BACKEND-JAVA
deploy_version	发布单号	deploy_version
dir_build_file	编译目录	javademo

在上面的参数设计中，我们争取让其适用于不同语言的项目，如果这个目标达不成，至少要让其适用于相同语言的项目，也至少需要对同一个语言，生成同一种软件包（war 包或 jar 包）的项目适用。绝对不可取的是，对公司每一个项目，都建立一个 Pipeline 流水线任务，这样的任务，对现实没有一定的抽象度，标准化程序不高，一有变动，就会涉及巨大的工作量。我们宁愿设计一个不用的参数，也不要在需要灵活性时，发现没有参数可用。

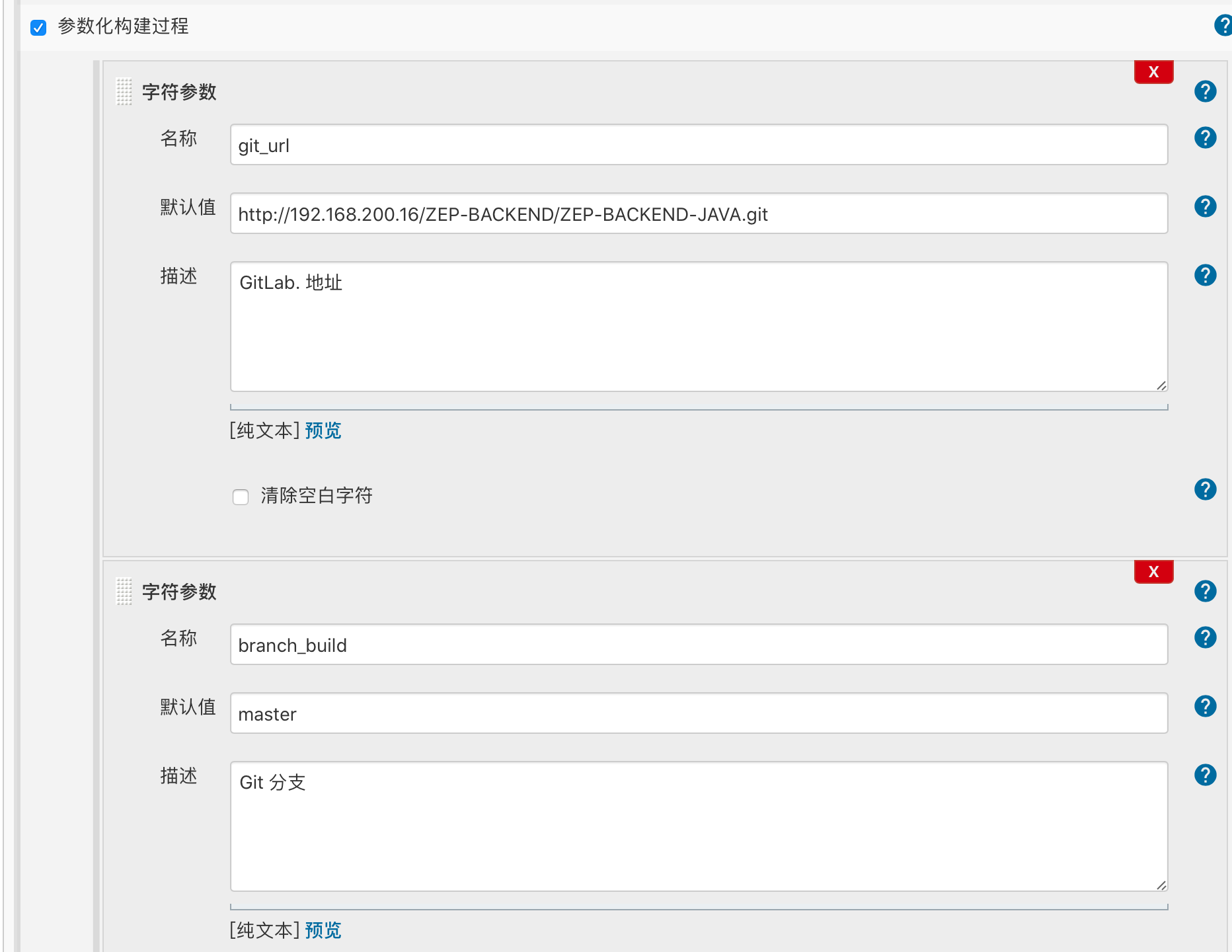

在 jenkins 的设置如下所示：

最重要的步骤就是制作 Pipeline。我们使用的脚本如下

pipeline {
    agent {
        node { label "master" }
    }
    stages {
        stage('Prepare Git Code') {
            steps {
                echo "Perparing beging.."
                sh "rm -rf ${WORKSPACE}/*"
                git branch: '${branch_build}',
                credentialsId: 'gitlab_jenkins',
                url: '${git_url}'
                echo 'Prepare end..'
            }
        }
        stage('Build') {
            steps {
                dir("${WORKSPACE}/${dir_build_file}") {
                    echo 'Build begin..'
                    sh '/usr/local/maven/maven-3.6.3/bin/mvn package -Dmaven.test.skip=true'
                    sh "cp target/${package_name} ./${package_name}"
                    sh "tar -zcvf ${zip_package_name} ${package_name} config/"
                    echo 'Build end..'
                }
            }
        }
        stage('Test') {
            steps {
                echo 'Testing...'
            }
        }
        stage('scp package to nginx') {
            steps {
                echo 'scp nginx begin..'
                echo 'scp nginx end..'
            }
        }
    }
}

Pipeline 解释：

第3行，label "master" 表示使用主节点编译；
第9行，${WORKSPACE} 这种不是我们明显传入的变量，就是系统内置的一些变量；
第11行，credentialsId: ‘gitlab_jenkins’, 这里传入jenkins 用户的 id;(需要先新建一个 jenkins 用户与 gitlab 通信)
第12行，${git_url} 这种类似 shell 的变量插值，正是我们传递给 Jenkins 的变量；
第23行，因为我们的软件包包含配置文件，所以用 tar 将软件和配置压缩起来；
第18行， dir(“${WORKSPACE}/${dir_build_file}”) 这样的语法，表示的是 cd 到某个目录；
最后一个 stage，由于前面还没有讲到 nginx 服务器，所以没有将软件包做进一步的传送，只是简单的进行了 echo 输出。后面再回来完善此脚本；

sh “cp target/${package_name} ./${package_name}”` 这里需要注意，后面的路径不能直接写 ./，必须写成 ./${package_name}

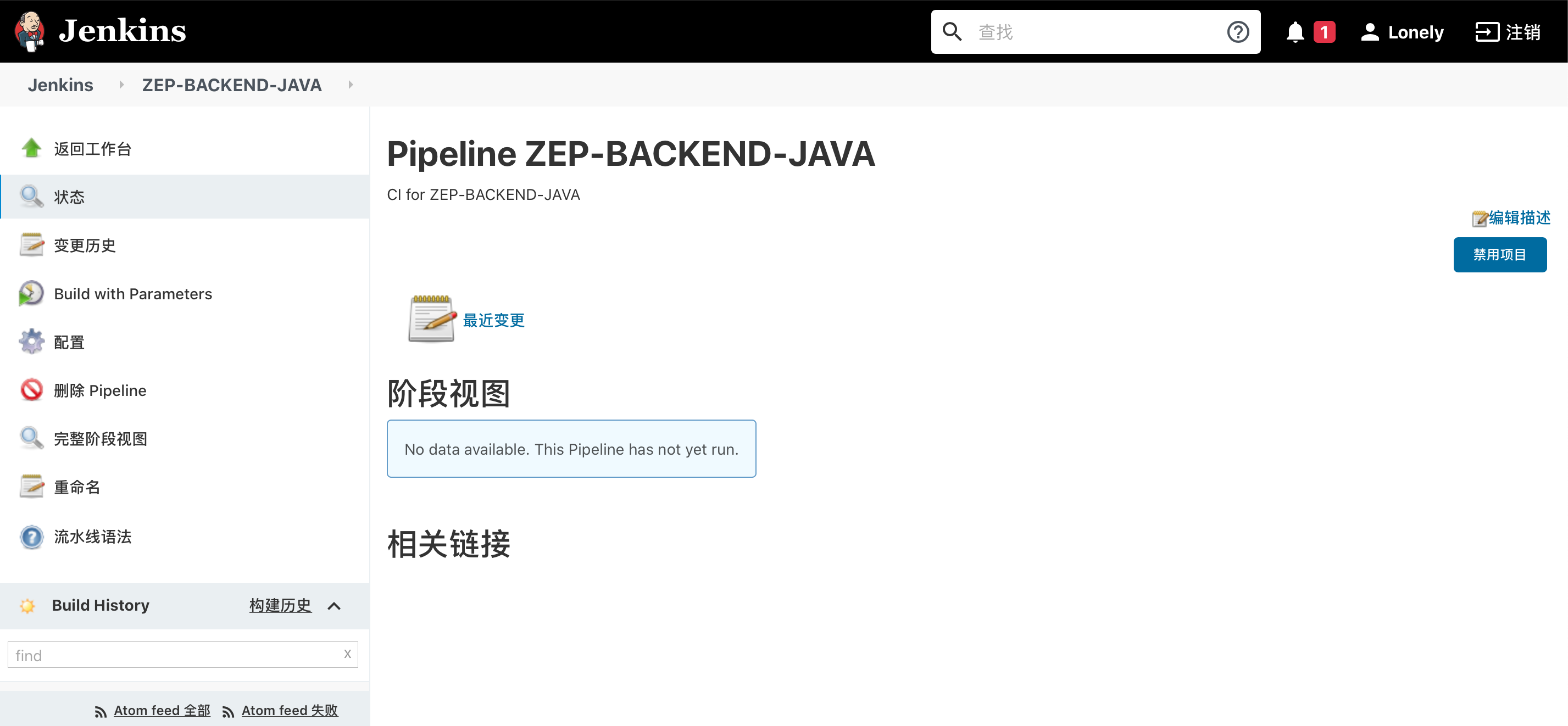

接着，进行一次模拟手工，单击 Jenkins web 界面左边的 Build with Parameters 进行编译。如下所示：
如果是第一次编译，maven 会从远程拉取 jar 包，这一过程很费时间，所以需要长时间等待，第一次拉取得到的 jar 包都会缓存在 maven 在本地的一个临时目录仓库下。下一次如果版本没有更新，就不会再次进行远程拉取了；
当编译完成之后，软件包就生成了。同时在 jenkins 的前端也提供了图表，用于显示编译的进度和时间。

使用 Nginx 作为软件仓库

将 jenkins 中编译生成的软件包传递到 nginx 服务器上，大致要经过以下几个步骤：

首先打通 jenkins 和 nginx 服务器之间的 ssh 免密码登录；
在服务器上安装好 nginx，定义好服务根目录，并设置目录浏览权限；
jenkins 中安装对应的传送软件的插件，将 ssh 免密生成的 rsa 私钥设置在 jenkins 系统里；
完成 jenkins 的 Pipeline 最后部分的编写，通过测试即可。

Jenkins 和 nginx 服务器之间的免密登录

假设 jenkins 服务器的 IP 为 192.168.200.15，nginx 服务器的 IP为 192.168.200.17；

登录 jenkins 服务器，在 root 用户目录下执行如下命令，生成 rsa 算法的公钥和私钥
1
ssh-keygen -t rsa
在 jenkins 上，执行以下命令将公钥传送到 nginx 服务器上
1
ssh-copy-id -i .ssh/id_rsa.pub root@192.168.200.17
现在我们将 jenkins 上的 RSA 私钥内容拷贝出来，因为在 jenkins 的 SSH Agent 插件设置时需要用到；

安装 nginx 服务器

安装 nginx 有两种方式，yum 或源码编译，这里为，编译安装请自行百度，以下使用 yum 安装；

登录 nginx 服务器，执行以下命令，在 yum 仓库里增加 epel 仓库
1
yum install -y epel-release
运行以下命令，安装 nginx
1
yum install -y nginx

在 nginx 服务器上创建软件存放目录

1 2	mkdir -p /data/wwwroot/packages.59izt.com/packages chown -R www.www /data/wwwroot/packages.59izt.com/packages

修改 nginx 配置文件，在 server 区块中增加以下代码如下：

root /data/wwwroot/packages.59izt.com;
index index.html index.htm index.php;
#error_page 404 /404.html;
#error_page 502 /502.html;

location /packages/ {
    alias /data/wwwroot/packages.59izt.com/packages/;
    autoindex on;     # 开启目录浏览
    autoindex_format html;    # 以 HTML 风格将目录展示在浏览器中
    autoindex_exact_size off; # 切换为 off 后，以可读的方式显示文件大小
    autoindex_localtime on;   # 以服务器的文件时间作为显示的时间
    charset utf-8,gbk;        # 展示中文文件名
    }
...

重启 nginx 服务，删除 /data/wwwroot/packages.59izt.com/packages/ 目录下除 packages 以外的所有文件；
1
systemctl restart nginx
浏览器测试访问 http://192.168.200.17/packages/，效果如下：

安装 jenkins 插件

以管理员身份登录 jenkins，在系统管理 –> 插件管理 的可选插件中，勾选 SSH Agent Plugin 插件进行安装；
由于 SSH Agent Plugin 需要做安全登录验证，所以需要先设置好凭据。在 jenkin 系统里，依次点击 凭据 –> 系统 –> 全局凭证 –> 新建,即可新建一个凭据；

配置 Jenkins Pipeline

根据前面的配置参数，可以完成前面未完成的 Pipeline 配置了.
ZEP-BACKEND-JAVA 的 Pipeline 全部内容如下：

pipeline {
    agent {
        node { label "master" }
    }
    environment{
        PATH="/bin:/sbin:/usr/bin:/usr/sbin:/usr/local/bin:/usr/local/java/jdk-9.0.4/bin"
    }
    stages {
        stage('Prepare Git Code') {
            steps {
                echo "Perparing beging.."
                sh "rm -rf ${WORKSPACE}/*"
                git branch: '${branch_build}',
                credentialsId: 'a809388f-343d-400a-a4b0-6277be8f0d9f',
                url: '${git_url}'
                echo 'Prepare end..'
            }
        }
        stage('Build') {
            steps {
                dir("${WORKSPACE}/${dir_build_file}") {
                    echo 'Build begin..'
                    sh '/usr/local/maven/maven-3.6.3/bin/mvn package -Dmaven.test.skip=true'
                    sh "cp target/${package_name} ./${package_name}"
                    sh "tar -zcvf ${zip_package_name} ${package_name} config/"
                    echo 'Build end..'
                }
            }
        }
        stage('scp package to nginx') {
            steps {
                dir("${WORKSPACE}/${dir_build_file}"){
                    echo 'scp nginx begin..'
                    sshagent(credentials: ['nginx_root_rsa']){
                        sh "ssh -o StrictHostKeyChecking=no -l root 192.168.200.17 mkdir -p /data/wwwroot/packages.59izt.com/packages/${app_name}/${deploy_version}"
                        sh "scp ${zip_package_name} root@192.168.200.17:/data/wwwroot/packages.59izt.com/packages/${app_name}/${deploy_version}"
                    }
                    echo 'scp nginx end..'
                }
            }
        }
    }
}

验证

配置告一段落，现在将流程串联起来，实操一次：

在 Jenkins 的 ZEP-BACKEND-JAVA 任务中，单击 Build with Parameters，输入如下所示：
单击开始构建按钮，Jenkins 会按照我们的设置，从 Git 按代码编译 jar 包，并且上传到 Nginx；

查看控制台输出，证明 scp 命令完成。

[Pipeline] { (scp package to nginx)
[Pipeline] dir
Running in /root/.jenkins/workspace/ZEP-BACKEND-JAVA/javademo
[Pipeline] {
[Pipeline] echo
scp nginx begin..
[Pipeline] sshagent
[ssh-agent] Using credentials root (connect nginx server)
[ssh-agent] Looking for ssh-agent implementation...
[ssh-agent]   Exec ssh-agent (binary ssh-agent on a remote machine)
$ ssh-agent
SSH_AUTH_SOCK=/tmp/ssh-MJ2l0CYO0Hk0/agent.7596
SSH_AGENT_PID=7599
Running ssh-add (command line suppressed)
Identity added: /root/.jenkins/workspace/ZEP-BACKEND-JAVA/javademo@tmp/private_key_2811079941907552391.key (/root/.jenkins/workspace/ZEP-BACKEND-JAVA/javademo@tmp/private_key_2811079941907552391.key)
[ssh-agent] Started.
[Pipeline] {
[Pipeline] sh
+ ssh -o StrictHostKeyChecking=no -l root 192.168.200.17 mkdir -p /data/wwwroot/packages.59izt.com/packages/ZEP-BACKEND-JAVA/2020-1112-1725-37XZ
[Pipeline] sh
+ scp javademo-1.0.tar.gz root@192.168.200.17:/data/wwwroot/packages.59izt.com/packages/ZEP-BACKEND-JAVA/2020-1112-1725-37XZ
[Pipeline] }
$ ssh-agent -k
unset SSH_AUTH_SOCK;
unset SSH_AGENT_PID;
echo Agent pid 7599 killed;
[ssh-agent] Stopped.
[Pipeline] // sshagent
[Pipeline] echo
scp nginx end..
[Pipeline] }
[Pipeline] // dir
[Pipeline] }
[Pipeline] // stage
[Pipeline] }
[Pipeline] // withEnv
[Pipeline] }
[Pipeline] // node
[Pipeline] End of Pipeline
Finished: SUCCESS

访问网址 http://192.168.200.17/packages/ZEP-BACKEND-JAVA/2020-1112-1725-37XZ/，可以看到软件包已经放到了正确的目录下。
